 H.V.U MAGAZINE 

 SPECIAL POLICE !!! 




Numero Inedit !

Edited by LaRsEn ( HACKER-RADIO ) radiocom@hotmail.com


HVU-Number 7, du 1/03/1998.


* L’HVU n° 6 est disponible sur www.subspace.net/hack.


===========================================================

Editorial


Pour la premiere fois, j’ai decide de prendre le risque de vous offrirs des informations CONFIDENTIELS sur les moyens et frequences employers par la police nationale.


Toutes les informations que contient ce numero Inedit d’HVU, sont directement extrait de documents officiels provenant du Ministére de l’Interieur ; ces documents techniques sont edite par la Direction des Transmissions et de l’Informatique ( DTI ).


Je suis sur que se numero vous plairas surment, bien que personnellement je suis tout à fait conscient des risques que j’encourt pour divulgation d’informations confidentiels concernant la defense nationale.


Mais à pres tout, le gouvernement se privent-il de nous fichers, de nous photographiers clandestinement, de nous surveillers ou encore de violer notre vie privee? (ecoutes telephoniques). Non, l’Etat ne s’en privent pas du tout, bien au contraire ; Combien d’entres nous ont deja payer durement leur soif de decouverte, leur soif de faire decouvrir aux autres leurs passions. Rappelez vous de Bernie.S au Etats-Unis, emprisonner pour avoir en partie diffuser sur internet des informations sur l’US Secret Service ! ou encore de Kevin Mitnick pour Hacking et bien d’autres encore dans le monde. De plus d’ici 2 à 3 ans, les transmissions radios de la police seront totalement en numerique, donc l’ecoute de leurs emissions avec les scanners actuellent ne seront plus possible! ; Et pour se qui conserne certains services comme les Renseignements Generaux, la Direction de la Surveillance du Territoire etc ... leurs emissions sont deja en numerique (presque) et crypte!.


«  l’information doit etre accecible aux plus grand nombre de personne, aucune information ne merite d’etre cacher aux publics ! ».


HAVE PHUN


==============================================================


Sommaire


0) Protection des documents confidentiels du ministere de l’interieur ( arrête ministeriel )


1) la DTI


2) les frequences VHF ( PN )


3) les frequences UHF ( PN )


4) Document sur l’exploitation du spectre hertzien ( copie partiel )

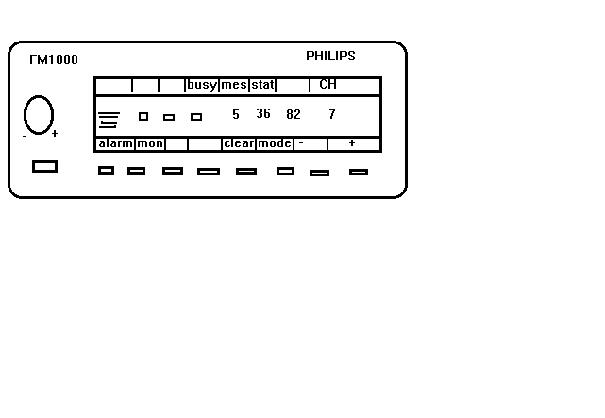

5) les materiels Radios


6) le Reseau ACROPOL


7) le Reseau SYTERE, transmissions informatique via radio (analogique)


8) les sigles policiers


==============================================================


Liste des documents classifie comme « confidentiels » par le ministere de l’interieur :


Communication au public des documents administratifs emanant de l’administration centrale du ministere de l’interieur. ( Journal officiel du 22 novembre 1980. )


Article premier. - Les documents administratifs emanant de l’administration centrale du ministere de l’interieur et qui ne peuvent pas être communiques en application de l’article 6 de la loi du 17 juillet 1978 susvisee, sous reserve des dispositions de la loi du 3 janvier 1979 sur les archives, sont notamment les suivants :


Les notes ne comportant pas une interpretation du droit positif ou une description des procedures administratives echangees entre le ministre et ses collaborateurs directs, entre les autorites responsables du pouvoir executif, et notamment celles qui rendent compte de leurs deliberations ;


Les documents relatifs à l’application de la reglementation en matiere de poudres, substances explosives et armes ;


Les documents concernant la circulation et le sejour sur le territoire national des membres de forces armees etrangeres, la preparation ou l’application des accords internationaux ayant trait à la securite publique ;


Les documents relatifs au maintien de l’ordre public, aux materiels et equipements des services de police, aux procedures de neutralisation des engins explosifs et de mise en oeuvre des services de deminage ;


Les procedes de fabrication des materiels, materiaux et elements de construction soumis à agrement ou à classification du point de vue du danger d’incendie ;


Les rapports soumis à la Commission centrale d’agrement des investissements dans les departements d’outre-mer ;


Les documents fournis par les entreprises parties à une procedure de conclusion de marches publics et contenant des elements techniques et financiers.


================================================================


La DTI :


1) Rôle :


la Direction des Transmissions et de l’Informatique à pour mission l’étude, la mise en place et la gestion :


du Reseau General de Transport ( reseau informatique)

du Reseau radioelectrique ACROPOL

des applications nationales informatiques

de la maintenance des terminaux radioelectriques et de transmissions de donnees


Pour les prefectures la DTI assure :


les liaisons gouvernementales

les liaisons de securite

l’infrastructure et la maintenance des applications informatiques :


les cartes grises

les permis de conduire

les cartes nationales d’identite

l’etude et la gestion des reseaux telephoniques de prefecture


Pour la Police Nationale la DTI assure l’etude, l’installation et la maintenance :


des reseaux et terminaux radioelectriques

des reseaux et terminaux de transmissions de donnees de messagerie et d’application informatiques.


Pour les services de secours la DTI assure :


le conseil technique d’organisation des reseaux radioelectriques

la gestion des frequences des reseaux de Sapeurs Pompiers et de Sante

la formation des exploitants de reseaux radioelectriques.


2) Organisation :


le service central :


la direction centrale de la DTI est constituee de trois sous direction reparties en :


sous Direction de l’Ingenerie de l’Equipement et de l’Exploitation (DIEE)

sous Direction des Etudes et Logiciels (DEL)

sous Direction de l’Administration Generale (DAG)

et du Centre de Transmission et de l’Information de l’Administration Centrale (CTIAC)


le service regional :


Au niveau des prefectures de zone, le Service Zonal des Transmissions et de l’Informatique, nous retrouvons les trois departements, radio, informatique, administration et le centre regional des transmissions et de l’informatique; Le service est gere par un ingenieur des telecommunications correspondant direct du prefet de police.


Les ateliers regionaux installent et assurent la maintenance des moyens de telecommunications.


le service departemental :


Dans les departements le Service Departemental des Transmissions et de l’Informatique est gere par un inspecteur des transmissions correspondant direct du DDSP.


Les ateliers deconcentres sont au plus pres des utilisateurs prefecture, police, ou services de secours.


=============================================================


Les frequences VHF : POLICE NATIONALE


Canaux: Emission: Reception:

______________________________________


000 85.500 85.500

001 84.000 84.000

002 84.025 84.025

003 84.050 84.050

004 84.075 84.075

005 84.100 84.100

006 84.125 84.125

007 84.150 84.150

008 84.175 84.175

009 84.200 84.200

010 84.225 84.225

011 84.250 84.250

012 84.275 84.275

013 84.300 84.300

014 84.325 84.325

015 84.350 84.350

016 84.375 84.375

017 84.400 84.400

018 84.425 84.425

019 84.450 84.450

020 84.475 84.475

021 84.500 84.500

022 84.525 84.525

023 84.550 84.550

024 84.575 84.575

025 84.600 84.600

026 84.625 84.625

027 84.650 84.650

028 84.675 84.675

029 84.700 84.700

030 84.725 84.725

031 84.750 84.750

032 84.775 84.775

033 84.800 84.800

034 84.825 84.825

035 84.850 84.850

036 84.875 84.875

037 84.900 84.900

038 84.925 84.925

039 84.950 84.950

040 84.975 84.975

041 85.000 85.000

042 85.025 85.025

043 85.050 85.050

044 85.075 85.075

045 85.100 85.100

046 85.125 85.125

047 85.150 85.150

048 85.175 85.175

049 85.200 85.200

050 85.225 85.225

051 85.250 85.250

052 85.275 85.275

053 85.300 85.300

054 85.325 85.325

055 85.355 85.355

056 85.375 85.375

057 85.400 85.400

058 85.425 85.425

059 85.450 85.450

060 85.475 85.475

061 83.525 84.700

062 83.550 84.800

063 83.575 84.900

064 83.600 85.000

065 83.625 85.025

066 83.650 85.050

067 83.675 85.075

068 83.700 85.100

069 83.725 85.125

070 83.750 85.150

071 83.775 85.800

072 83.800 85.200

073 83.825 85.225

074 83.850 85.250

075 83.875 85.275

076 83.900 85.300

077 83.925 85.325

078 83.950 85.350

079 83.975 85.375


Frequences en mhz, mode FMN


=============================================================


Les frequences UHF : POLICE NATIONALE


Canaux: Emission: Reception:

______________________________________


00 454.500 464.500

01 454.525 464.525

02 454.550 464.550

03 454.575 464.575

04 454.600 464.600

05 454.625 464.625

06 454.650 464.650

07 454.675 464.675

08 454.700 464.700

09 454.725 464.725

10 454.750 464.750

11 454.775 464.775

12 454.800 464.800

13 454.825 464.825

14 454.850 464.850

15 454.875 464.875

16 454.900 464.900

17 454.925 464.925

18 454.950 464.950

19 454.975 464.975

20 455.000 465.000

21 455.025 465.025

22 455.050 465.050

23 455.075 465.075

24 455.100 465.100

25 455.125 465.125

26 455.150 465.150

27 455.175 465.175

28 455.200 465.200

29 455.225 465.225

30 455.250 465.250

31 455.275 465.275

32 455.300 465.300

33 455.325 465.325

34 455.350 465.350

35 455.375 465.375

36 455.400 465.400

37 455.425 465.425

38 455.450 465.450

39 455.475 465.475

40 455.500 465.500

41 455.525 465.525

42 455.550 465.550

43 455.575 465.575

44 455.600 465.600

45 455.625 465.625

46 455.650 465.650

47 455.675 465.675

48 455.700 465.700

49 455.725 465.725


Frequences en mhz , mode FMN


=============================================================


Document DTI :


Document provenant de la Direction des Transmissions et de l’Informatique du Ministére de l’Intérieur .


SZTI : LA REGLEMENTATION RADIOELECTRIQUE

* SZTI de B.... - FR/RESCOM/33SRTIEXP

* Edition N°1 - 15 juin 1993

* SZTI : Service Zonal des Transmissions et de l’Informatique pour les préfectures.


1 ) LES ORGANISMES FRANCAIS


En France, le CCT ( Comité de Coordination des Télécommunications), sous l’autorité du Premier Ministre, regroupe les différentes administrations utilisatrices,et son comité d’assignation des fréquences (CAF) répartit les fréquences entre les différents utilisateurs : ( opérateurs-armées-intérieur-audiovisuel-météorologie nationale-aviation....).


L’ ANF ( Agence Nationale des Fréquences ) et chargé de la répartition géographique des STAtions radioélectriques, dépendante du CCT, essaie de rationaliser sur l’ensemble du territoire l’implantation des différentes stations radioélectriques afin d’une part d’assurer la meilleur gestion des sites, et d’autre part d’éviter les perturbations entre utilisateurs.


2 ) LE MINISTERE DE L’INTERIEUR


Les fréquences radioélectriques sont assignées à la DTI ( Direction des Transmissions et de l’Informatique ) au bénéfice des services relevant du Ministére de l’Intérieur - POLICE-SERVICES d’INCENDIE-SAMU-PREFECTURE.


Symbole - Gamme de frequence (limite) - bandes précises du Ministére de l’Intérieur


HF 3 à 30 mhz frequences dédiées entre 2 et 18 mhz


VHF 30 à 300 mhz 71.9500 à 72.1750 mhz

83.000 à 87.300 mhz

168.900 à 169.400 mhz

173.500 à 174.000 mhz


UHF 300 à 3000 ghz 454.500 à 456.000 mhz

464.500 à 466.000 mhz


SHF 3 à 30 ghz 8.050 à 8.500 ghz

10.5000 à 10.6800 ghz

12.7500 à 13.2500 ghz

22.5000 à 23.5000 ghz


EHF 30 à 300 ghz 37 à 39.5 ghz


%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%


LA REGLEMENTATION RADIOELECTRIQUE


INDEX :


LES FREQUENCES


LES RESEAUX TACTIQUES-SPECIFIQUES-URBAINS


LES RESEAUX A GRANDE DISTANCE (GD)


TYPES DE RESEAUX UTILISES PAR LES DIFFERENTS SERVICES


LES INDICATIFS :


LISTE DES INDICATIFS D’AUTORITE


LISTE DES STATIONS MOBILES CIRCULANT SUR TOUT LE TERRITOIRE


%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%


1) LES RESEAUX TACTIQUES


Les réseaux tactiques sont déployés temporairement avec des moyens mobiles ou transportables (mobiles,relais portables). Ils permettent des liaisons entre les différents terminaux de la police nationale au plus prés du site d’intervention lors d’opérations ponctuelles.


L’exploitation s’effectue à l’alternat sur une ou deux fréquences dans les bandes « 80 mhz », « 170 mhz » ou « 450 mhz ».


Caractéristiques techniques :


Mode d’exploitation : simplex ou semi duplex

Classe d’émission : pour les reseaux « 80 mhz » et « 450 mhz » : 16K0G3E

pour les reseaux en « 170 mhz » : 11K0G3E

Modulation : phase

Puissance apparente rayonnée : portatifs : 6 Watt, mobiles : 20 Watt


FREQUENCES UTILISABLES


* Bande des « 80 mhz » : espacement des canaux : 25 khz


Emission de la base Reception de la base Services utilisateurs


de 84.0000 à 84.6000 de 84.0000 à 84.6000 C.R.S


=============================================================


* Bande des « 450 mhz » : espacement des canaux 25 khz


Emission de la base Reception de la base Services utilisateurs


454.5000 464.5000 SPHP ETRANGER

464.6000 454.6000 PJ+RG

464.6750 454.6750 PJ+RG

465.1250 455.1250 RAID

465.4250 455.4250 SPHP

465.5250 455.5250 SPHP

465.6500 455.6500 PJ

465.7500 455.7500 RG

465.8000 455.8000 CRS

466.0000 456.0000 SPHP


===============================================================


* Bande des « 170 mhz » : espacement des canaux : 12,5 khz

[ service secret charge de la protection des hautes personnalites, equivalent de l’US secret service au USA ]


Emission de la base Reception de la base Services utilisateurs


161.4250 161.4250 SPHP

161.4750 161.4750 SPHP

161.1875 161.1875 SPHP

161.2500 161.2500 SPHP

161.4125 161.4125 SPHP+SSMI

173.7125 169.1125 SPHP

161.1875 156.4250 SPHP


%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%


2) LES RESEAUX SPECIFIQUES


La station de base permet d’établir des liaisons dans une zone déterminée et restreinte.


Ces reseaux répondent aux besoins de services ayant une compétence sur une zone limitée (PAF,PJ,...).


Les couvertures de ces reseaux sont :


- la couverture des secteurs autoroutiers (CRS)

- la couverture locale dédiée (aéroports,ports,postes frontiéres)

- la couverture dédiée de zones (bandes frontiéres,axes de communication d’un SRPJ,actions antiterroristes en Corse ou au Pays Basque,....).


La station se trouve en general sur le PC du service concerné. Elle est télécommandée localement à partir de la salle de contrôle.


L’exploitation se fait en alternat sur 1 ou 2 frequences et dans les bandes « 80mhz »,  »170mhz » ou « 450mhz ».


Caracteristiques techniques :


mode : simplex ou semi duplex

classe E : 16K0G3E

modulation : phase

puissance TX : 30 Watt maximum


FREQUENCES UTILISABLES :


* Bande des « 80mhz » : esp des canaux : 25 khz


Emission de la base Reception de la base Services utilisateurs


85.4250 84.6250 PAF+PJ+RG

85.4500 84.6500 PAF+PJ+RG

85.4750 84.6750 PAF+PJ+RG

84.0250 84.0250 CRS AUTOROUTES

84.2250 84.2250 CRS AUTOROUTES

84.3750 84.3750 CRS AUTOROUTES

84.4750 84.4750 CRS AUTOROUTES

84.5000 84.5000 CRS AUTOROUTES interconnexion

84.7250 84.7250 PAF AEROPORT GARE

84.7500 84.7500 PAF AEROPORT GARE

84.7750 84.7750 PAF AEROPORT GARE

84.8000 84.8000 PAF ENP

84.8500 84.8500 INTERCONNEXION

84.8750 84.8750 INTERCONNEXION PJ


============================================================================


* Bande des « 170mhz » : esp des canaux : 12,5 khz

[ service secret de contre-espionnage, equivalent du FBI au USA ]


Emission de la base Reception de la base Services utilisateurs


173.8500 169.2500 DST

173.8750 169.2750 DST

173.9000 169.3000 DST

173.9250 169.3250 DST

173.9500 169.3500 DST

173.9750 169.3750 DST


============================================================================


* Bande des « 450mhz » : esp des canaux : 25 khz


Emission de la base Reception de la base Services utilisateurs


464.5000 à 466.0000 454.5000 à 456.0000 bande non planifiée par utilisateur


VEILLE DES RESEAUX :


Les reseaux specifiques sont veillés par les services concernés.


%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%


3) LES RESEAUX URBAINS


La station de base couvre une zone plus étendue que dans le cas d’un reseau specifique. Cette zone est limitée à une circonscription urbaine et à ses alentours immédiats ou à un groupement de circonscriptions.

Dans les grandes agglomérations, de maniére à assurer une couverture continue et satisfaisante, les reseaux urbains peuvent être constitués de cellules radioélectriques juxtaposées couvrant une portion de la zone urbaine.


Ces reseaux sont essentiellement utilisés par les commissariats de police urbaine avec possibilité pour d’autres services de s’y raccorder. Certains services de PJ ou de RG exploitent des reseaux urbains qui leur sont propres.


La ou les stations se trouvent sur le commissariat ou sur des sites dégagés de la ville concernée.


La télécommande, le plus souvent locale,aboutit à la salle d’Information et de Commandement ou se trouve le systéme de commutation qui permet de déporter l’utilisation du reseau.


L’exploitation se fait en alternat sur 1 ou 2 frequences et dans les bandes « 80mhz » ou « 450mhz ».


Caracteristiques techniques :


mode : simplex ou semi duplex

classe : 16K0G3E

modulation : phase

puissance TX : 30 Watt maximum


FREQUENCES UTILISABLES :


*Bande des « 80mhz » : esp des canaux : 25khz


Emission de la base Reception de la base Services utilisateurs


84.9250 à 84.9750 84.9250 à 84.9750 PU


85.0250 à 85.4000 85.0250 à 85.4000 PU


85.0250 à 85.2000 83.6250 à 83.8000 PU


85.2250 83.8250 RG


85.2500 à 85.3000 83.8500 à 83.9000 PU


85.3550 85.3550 PJ


85.3750 83.9750 PU


===============================================================================


*Bande des « 450mhz » : esp des canaux : 25khz


Emission de la base Reception de la base Services utilisateurs


464.5000 à 466.000 454.5000 à 456.000 bande non planifié par service


Veille des réseaux :


Les réseaux urbains sont veillés en permanence par la salle d’information et de commandement ( SIC)


%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%


4 ) LES RESEAUX A GRANDE DISTANCE


La zone couverte par un tel réseau varie entre quelques dizaines et une centaine de kilométres. En général le réseau GD a une vocation départementale. Il peut être constitué d’une ou de plusieurs stations de base. Une même fréquence GD est assignée par région SRTI.


Tous les services de police qui disposent de stations mobiles susceptibles de se déplacer hors des zones urbaines sont utilisateurs de ces réseaux. Les zones de couverture GD sont calculés pour des liaisons mobile-base. Toutefois, si la propagation le permet, les terminaux portatifs peuvent accéder au réseau GD.


Les stations sont installées sur des sites élevés et bien dégagés des obstacles, et sont parfois de ce fait appelées « stations point haut ».


Elles peuvent être télécommandées par fil ou par faisceau hertzien à partir de la salle radio d’un centre administratif important ( Préfectures, DDPN, DDPU, Commissariat central ....) disposant d’un commutateur de voies.


L’exploitation s’effectue à l’alternat sur une fréquence dans la bande « 80mhz ».


Caracteristiques techniques :


mode d’exploitation : simplex

classe TX : 16K0G3E

modulation : phase

puissance TX : 30 Watt maximum


FREQUENCES UTILISABLES :


Emission de la base Reception de la base Services utilisateurs


84.7000 84.7000 PN


84.9000 84.9000 PN


85.0000 85.0000 PN


85.5000 85.5000 Tous services


Le réseau GD PN, a une vocation « tous services de police ». Il constitue un réseau de recueil pour tous les terminaux isolés.


Le réseau GD sur 85.5000 mhz est utilisable par tous les services du ministére de l’Intérieur et de l’Aménagement du Territoire et par certains autres ministéres ( Santé, etc ...) pour assurer l’interconnexion radioélectrique des réseaux qu’ils utilisent.


Veille des réseaux :


Les réseaux GD PN doivent être impérativement veillés en permanence par tous les services de police.


La préfecture doit veiller en permanence les réseaux GD « 85.5000 ».


%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%


TYPES DE RESEAUX UTILISES PAR LES DIFFERENTS SERVICES


Le symbole « o » représente l’exploitation de fréquences propres à un service


Le symbole « x » indique l’exploitation de fréquences assignées à un autre service ou partagées par plusieurs services.


CRS DST PAF PJ PU RG SPHP


Réseaux tactiques o o o o o o

Réseaux spécifiques o o ox ox ox

Réseaux urbains x x x ox o ox x

Réseaux GD et TS x ox ox ox x x x


%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%


LES INDICATIFS



1) LES INDICATIFS D’AUTORITE


CORPS PREFECTORAL :


Prefet de la zone de defense = ATHOS + nom de la ville chef lieu de la zone de defense

Prefet delegue pour la securite et la defense = RODIN + idem ci-dessus

Directeur de cabinet du prefet delegue pour la securite et la defense = TREVILLE + n°code du departement

Secretaire general de la zone de defense = LAGARDERE + nom de la ville chef lieu de la zone de defense

Prefet de region = COLBERT + nom de la ville chef lieu de la region

Prefet = ARAMIS + nom de la ville chef lieu de departement

Prefet adjoint pour la securite = BRENNUS + nom de la ville

Directeur de cabinet du prefet = PORTHOS + n°code du departement

Sous prefet = BAZIN + nom de la ville


SERVICES DE POLICE :


Coordonnateur des services de police charge de la lutte antiterroriste = TACITE + n°code du departement

Directeur departemental de la securite publique = POLAIRE + idem ci-dessus

Directeur departemental de la securite publique adjoint = DRACO + idem

Chef de la surete departementale = FOUQUET + idem

Chef de la securite generale = PRADIER + nom de la ville

Chef de la surete urbaine = CROISSY + idem

Commissaire central = HERMES + idem

Commissaire central adjoint = PERSEE + idem

Chef de police judiciaire = SIRIUS + n°code du departement

Directeur regional des Renseignements Generaux = ARTUS + idem

Chef du service departemental des RG = CLAROS + idem

Chef antenne RG = CLAROS + nom de la ville de l’antenne

Chef de service et chef de circonscription de la police de l’air et des frontieres = ALADIN + n° dep

Chef de secteur de la PAF = EOLE + n° dep

Directeur de la surveillance du territoire ( DST ) = PEGASE

Commandant de CRS = MAJOR + nom de la ville siege du groupement


SERVICES DE SECOURS :


Directeur du CIRCOSC = PERCEVAL + n°dep

Chef du service interministeriel de defense et de protection civile = ARIEL + n°dep

Directeur departemental des services d’incendie et de secours = LANCELOT + n°dep

Chef d’un centre des services d’incendie et de secours = MERLIN + nom de la ville

Medecin chef de la DDSIS = HIPPOCRATE + n°dep

Medecin chef du SAMU = HERACLES + nom de la ville


SERVICE DES TRANSMISSIONS :


Directeur des transmissions et de l’informatique = CRISTAL

Chef du service regional des transmissions et de l’informatique = CRISTAL + nom de la ville siege lieu de la region.

Chef du service departemental des transmissions et de l’informatique = ALKOR + n°dep


%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%


LES INDICATIFS SUITE


2 ) LES INDICATIFS DES STATIONS MOBILES CIRCULANT SUR TOUT LE TERRITOIRE :


Presidence de la republique = VEGA

vehicule de securite = VEGA2

autorail presidentiel = TENDER

Ministre de l’Interieur = AMIENS

vehicule de securite = AMIENS2

Ministre delegue charge de la securite = AMIENS10

vehicule de securite = AMIENS12

Ministre de la defense = MISAR

vehicule de securite = MISAR2

Ministre des finances = RIGEL

vehicule de securite = RIGEL2

Ministre des affaires etrangeres = CRATER

vehicule de securite = CRATER2

Ministre de l’education nationale = GERMINY

vehicule de securite = GERMINY2

Ministre de la culture = LYRA

vehicule de securite = LYRA2

Ministre des P et T = ERIDAN

vehicule de securite = ERIDAN2

Ministre de la justice = MERCURE

vehicule de securite = MERCURE2

Premier Ministre = MEROVEE

vehicule de securite = MEROVEE2

President de l’assemblee nationale = ANTARES

vehicule de securite = ANTARES2

President du senat = SENEQUE

vehicule de securite = SENEQUE2

Service de protection des hautes personnalitées = RAMI + chiffres

Service des transmissions du ministere de l’interieur = ATLAS1

Direction generale de la police nationale = INTER1

Office central pour la repression du banditisme et du proxenetisme = VELOURS1

Repression des crimes et delits contre les personnes = ORGANDI1

Office central pour la repression du trafic illicite des stupefiants = TRACTEUR1

Office central pour la repression de la traite des etres humains = SATIN1

Atteinte a la securite de l’etat et des menees subversives = CANEVAS1

Sous direction des affaires economiques et financieres = BROCART1

Service central des RG = AUGEREAU1

Service central de la PAF = MERMOZ1

Section operationnelle centrale de la PAF = GARROS1

Aeronefs PAF SVC aeronautique = MERMOZ + n°dep

Service central des polices urbaines = JURA1

Service central des CRS = JURA61

Brigade de recherche et d’intervention (prefecture de police de paris) = JACQUART1

Mission d’escorte du service des CRS = NIMBUS + couleur

Pool de vehicules rapides = NEMROD 1 à 18

Groupe de protection de la police nationale SSMI = MINOR 1 à 15

Recherche assistance intervention et dissuassion de la police nationale ( RAID ) = LASER

GIPN LILLE = ACAJOU

GIPN RENNES = ACONIT

GIPN BORDEAUX = COBRA

GIPN STRASBOURG = HERON

GIPN LYON = EPAULARD

GIPN MARSEILLE = DAGUE

Groupe d’intervention de la police nationale ( GIPN ) de NICE = BARACOUDA

Service de sante camion de transfusion sanguine = SANI SANGUIN

Station mobile de controle radioelectrique de la DTI = LACAM

Section des operations de defense de la DTI = DANAE

Camion transmission mobile des SRTI n° 1 et 2 = RELIEF + chiffres

Vehicule leger transmission des SRTI n° 1 et 2 = TIROS + chiffres

Direction de la securite civile = RAMEAU

PC mobile transmission DSC = PASTEUR1

vehicule d’accompagnement = PASTEUR2

Equipes de deminage de la DSC = ROSSINI

UIISC1 NOGENT LE ROTROU = KODALY20

UIISC7 BRIGNOLES = VERDI20

Unite d’Intervention et d’Instruction de la Securite Civile 5 CORTE = WALLER20 + WILSON20

UIISC4 ROCHEFORT = FOURNET20


==============================================================


Les materiels radios :


Gestion des reseaux radioelectriques :


1) Systeme de commutation


PDV = le pupitre diriger de voies a pour role d’adapter (coffret adaptateur) et aiguiller manuellement (pvd) les utilisateurs ( pupitre supplementaire d’abonnes ) vers le reseau radioelectrique desire ( RU ou GD par exemple).


CDV = le commutateur de voies, pilote par un micro processeur, permet l’aiguillage automatique des voies radioelectriques vers les abonnes. L’aiguillage est active par le TOP, le POS ou directement par l’utilisateur equipe d’un PSA AVS (POS et TOP).


PSA = CI, PSA Standard, PSA AVS.



2) Le poste abonne PSA : ( de la societe SECTRAD )


le nouveau PSA supporte toutes les fonctions de l’ancien et de plus assure la fonction appel CDV. Adapte aux nouvelles normes PTT (signalisation DTMF), gere par un microcontroleur.


3 Versions :


PSA STD = standard


PSA AS = equipe de l’option appel selectif à affichage LCD, est programmable et possede de nombreuses possibilites d’exploitation.


PSA AVS = appel selectif et auto-affectation sur les voies sous controle automatique du TOP.


*les 3 versions existent en encastrable


3) Le poste operateur PO :


le poste operateur est compose du pupitre operateur POP et du terminal operateur TOP.


le POP = pupitre 5 ecoutes + 1 position operateur avec appel selectif.

*presentation en coffret ou encastrable


le TOP = micro-ordinateur type PC avec lecteur de disquette 3.1/2 et sortie imprimante.


Il permet, grace à un logiciel convivial :


l’affectation des abonnes (individuel ou global)

le chargement automatique de la configuration

la surveillance du trafic et du fonctionnement du CDV

la telecommande des points hauts

la telesurveillance et la gestion des alarmes des points hauts

le diagnostic de defauts.


Rappel sur l’architecture du systeme :


[terminal informatique TOP]---------[liaison serie, 15 metres max.en RS232]-------------->


--------[rack CDV]-------------------- ---------//--[liaison radio telecommande]----[station radio]

| * point haut

__________________________________

| | | |

________ _________ __________ _______

| POC | | POS | | PSA | | POP |

|_______| |________| |_________| |______|

| | | |

_____________________________________________

| PUPITRES |

-----------------------------------------------------------------------


- PSA = Poste Satellite d’Abonne

- POP = Pupitre Operateur

- POC = Pupitre Operateur de Commandement

- POS = Pupitre Operateur Secondaire


==============================================================


Les terminaux mobiles et portatifs :


1) postes radios mobiles: TMF 970 (thomson-csf), ATR 420 (alcatel), FM 1000 (philips)


2) postes radios portatifs: ATR 210 (alcatel), ATR 410 (alcatel), MX 3000 (motorola)


Vue le nombres de postes de radios, je ne peut vous d’ecrirent tous ses emetteurs, donc je vais vous schematisez celui qui est le plus ressant et que l’ont trouvent souvent dans les vehicules d’intervention de la PN.


le poste radio FM 1000 de PHILIPS :


Fonctionnement:


La console de commande a 8 touches de fonctions, 1 touche marche/arrêt, 1 ecran d’affichage à 6 digits, 16 temoins programmables, 4 temoins specifiques de fonctions et 1 bouton portatif de commande de volume.


schema (escuse moi pour la mediocre qualite du schema suivant) :


1) a gauche = bouton volume

2) a gauche = bouton marche/arret

3) a droite ecran lcd (cote gauche ecran) = temoin de niveau de signal recu (les barres)

4) a droite idem au milieu = a) voyant d’appel, b) voyant d’emission, c) indicateur d’ecoute

5) a droite idem chiffre 7 = canal

6) a droite les mots = mes + stat : indicateur de fonctions, ch : canal

7) a droite les autres chiffres 5368 = chiffres variables de codage (etat)

8) a droite en bas = toutes les autres touches = touches de fonctions.


Mise en marche :


Pour mettre l’E/R en service, appuyer sur le bouton marche/arret. L’appareil effectue alors un auto-test durant lequel tous les caracteres apparaissent à l’ecran. Le poste peut egalement afficher 1 code programme d’identite (il s’agit d’un code à 2 chiffres qui identifie le logiciel programme dans la radio). Au bout de 3 secondes, elle repasse à l’etat normal de mise sous tension, c’est-à-dire que seul le numero de canal est present, ainsi que les chiffres d’etat, à condition d’être programmes.


Lors de la mise sous tension, les chiffres de canal et d’etat sont programmes sur l’une des options suivantes :


- les chiffres affiches lors de la derniere mise hors tension de l’appareil,

- des chiffres fixes preprogrammes.


Pour mettre l’appareil hors tension, appuyer une deuxieme fois sur le bouton marche/arret.Cet equipement peut egalement être cable pour une commutation M/A couple à l’allumage du vehicule.Dans ce cas, la radio est automatiquement mise hors circuit lorsque la cle de contact est retiree ou sur la position arrêt.


* pour le reste, sur le fonctionnement etc.. sans schema c’est trop complique à explique!





================================================================


Le reseau A.C.R.O.P.O.L :


Automatisation des Communications Radio Operationnelles de la POLice.


Avantage du reseau acropol:


Le reseau acropol fonctionne:


- en mode AMRF

- en numerique

- crypte

- en architecture Cellulaire

- en mode simplex à l’alternat

- le poste mobile est identifie par un Numero

- le reseau permet la transmission de donnee


Les Inconveniants des systemes Radio Analogiques utilises pour les liaisons POLICE :


- gourmand en ressources de canaux radio

- le canal est passif quand aucun utilisateurs l’utilise

- si le relais tombe en panne, le canal est inutilisable

- la qualite de reception est dependante du relief ainsi que des conditions meteo

- ecoute possible par des tiers non autorises

- cryptage onereux et peu fiable



LE RESEAU ACROPOL


1) pourquoi le reseau acropol :


Les reseaux actuels mis à disposition des services de la police nationale sont :


- tres gourmands en besoin de canaux radio avec une occupation tres variable par les services

- disparate en gamme de frequence 80 mhz, 150 mhz, et 450 mhz.


- a noter que la bande d’origine en 80 mhz est de plus en plus polluee par les radios locales, qu’elle est totalement saturee en fonction des besoins de plus en plus important des services de police, pompiers et sante.


Il y a donc necessite de mise en place d’une gamme de frequence unique ( 450 mhz ) et d’un partage des ressources en frequence entre les differants services.


2) la couverture radioelectrique :


La couverture d’un reseau radioelectrique est fonction du site d’implantation de la station RU, GD ou relais donc du relief entre la station et le mobile. La technique etait de choisir les points les plus hauts (PH) pour aller le plus loin possible.Inconvenient, la station dans bien des cas pollue d’autres regions sans toute fois couvrir correctement la zone desiree.


La propagation non maitrisee empêche l’interconnexion des reseaux (brouillage).Il y a donc necessite de cibler les zones à couvrir (cellule) par des sites d’implantation plus bas, avec des puissances d’emission plus faible et l’interconnexion des sites radio pour permettre l’etablissement de zones de couverture radioelectrique en fonction du besoin des missions et non de la topographie du departement.


3) la confidentialite :


Les reseaux actuels permettent l’ecoute des liaisons radioelectriques par des tiers non autorises (scanner).Certains services de police sont dotes d’un systeme de cryptage :


- systeme non integre et onereux

- mauvaise qualite de restitution de la parole apres decryptage

- probleme de cles de code et de synchronisation


Il y a donc necessite de mettre en place sur l’information à transmettre un systeme de cryptophonie automatique de qualite (numerique) integre au systeme et transparent pour l’utilisateur.


4) LES FONCTIONNALITES DU RESEAU:


1) conference:


- zones de couvertures radioelectriques etendues par l’interconnexion de cellules elementaires

- des liaisons operationnelles de phonie sur la totalite du reseau de base

- cloisonnement des differents services de police par la constitution de groupes fermes d’abonnes.


2) individuel:


Le reseau offre la possibilite de liaisons de type telephonique dans le reseau de base entre deux ou plusieurs terminaux.


3) fonctionnalites particuliere du reseau:


Le reseau offre en plus des liaisons operationnelles et des liaisons telephoniques les fonctionnalites suivantes :


- l’appel de detresse permettant à tout utilisateur d’un terminal d’emettre un message de detresse prioritaire vers tous les terminaux à sa proximite et la salle radio la plus proche.

- la diffusion prioritaire permettant à partir de tout poste de commandement d’emettre un message prioritaire vers tous les terminaux concernes.

- le mode « hors zone » permettant d’etablir de maniere automatique des liaisons en simplex ou semi duplex (relais mobile) des que les terminaux quittent la zone de couverture du reseau.


4) des liaisons de transmissions de donnees:


le reseau permet des liaisons de transmissions de donnees pour l’interrogation des fichiers et à la messagerie via le RGT.


5) cryptophonie:


Un telechargement des cles de chiffrement par voies radio liberera les utilisateurs des contraintes habituelles.


6) frequence:


L’automatisme de fonctionnement va liberer les utilisateurs des contraintes de choix des canaux radio.


7) les types de terminaux:


1) l’identification du mobile:


Chaque terminal est identifie par un numero compose de 9 chiffres:


le RFGI qui dans chaque liaison donne l’adresse ou sa signature.


2) les types de terminaux:


Les terminaux fixes ou mobiles sont construits sur la base d’une unite radio et logique dans un coffret.L’equipement peripherique specialise le type de terminal fixe, mobile auto ou moto.


- fixes

- mobiles auto/moto

- portatifs


==============================================================


ACROPOL ; personnalisation des terminaux :


elements consultables elements modifiables

__________________ _________________

| |

N° de serie du BER (a) adresse RFGI

Identifiant materiel (b) R = 3 chiffres reseau de base

Identifiant logiciel © F = 1 chiffre n° de flotte

| G = 2 chiffres entite fonctionnelle

d’une flotte.

| I = N° du terminal

____________________________________________________________________

|A SS NNNNN | | M VV | | V X Y ZZ AA | | R F G I |


A : annee

SS : semaine

N : n° d’ordre

___________


M : lettre indice de modification

V : n° de version

_____________


V : lettre type de produit (R ou F)

X : chiffre du palier fonctionnel

Y : version fonctionnelle

ZZ : version fonctionnelle d’evolution mineur

AA : n° d’edition

_______________


R : 3 chiffres reseau de base

F : 1 chiffre n° de flotte

G : 2 chiffres entite fonctionnelle d’une flotte

I : n° du terminal

________________


=============================================================


ACROPOL Le principe de numerotation :


Chaque terminal est identifie par un numero à 9 chiffres


RFGI


R = numero à 3 chiffres identifiant le reseau de base au niveau national

F = numero à 1 chiffre identifiant le service de police utilisateur dans le reseau de base

G = numero à 2 chiffres identifiant une subdivision du service de police dans le reseau de base.

I = numero à 3 chiffres identifiant le terminal dans la subdivision du service

==============================================================



LE RESEAU SYTERE



- Le reseau SYTERE ( SYsteme de TERminaux Embarques ) est un systeme de messagerie electronique par voie radioelectrique developpe par THOMSON-CSF.


- Il offre aux utilisateurs la possibilite, à partir de terminaux embarques à bord de vehicules, d'interroger des banques de donnees eloignees et d'echanger des messages.


- Ce systeme transmet des informations numeriques cryptees en reduisant le temp d'occupation des frequences radioelectriques. L'acces au reseau est controle par un mot de passe eliminant les tentatives d'intrusion et à chaque vacation, le systeme crypte les donnees circulant sur le reseau de transmission.


- Ces differents niveaux de securite assurent au reseau SYTERE : confidentialite, surete, efficacite.



ARCHITECTURE :


Le reseau dans son architecture systeme se compose :


- d'une flotte de vehicules equipes de terminaux embarques

- d'une couche radio ( E/R fixes et mobiles - UHF 450 mhz ) exemple : 454.150.0 mhz FMN DATA SYTERE (75/IDF)

- d'un site central gerant :


l'informatique operationnelle ( UNIX- temps reel ),

les communications radio ( processeur 680XX )


- de liaisons teleinformatiques ( acces aux bases de donnees ).




TERMINAL EMBARQUE SYTERE


Caracteristiques techniques


poids et encombrement : 3 KG

Largeur = 21,5 cm, profondeur = 19,5 cm, epaisseur = 6 cm


clavier : 55 touches alphanumeriques ( lumineuses en option )

dont 5 touches de fonction, 1 touche SOS


afficheur : alphanumerique à cristaux liquides ( 8 lignes de 40 caracteres )

retroeclairage


unite centrale : bi-processeur 80c88 et 80c31 en logique CMOS


champ memoire : 2 MOctets ( combinaison de RAM & EPROM )


entrees/sorties disponibles : interface modem type FSK pour la liaison radio

liaison asynchrone RS232

liaison CENTRONICS pour imprimante


programmation : systeme d'exploitation multitache et multifenetrage residant

saisie guidee ( masques )

Langage C


autonomie de fonctionnement : 10 heures minimales

batteries Cd/Ni rechargeables

sauvegarde complementaire des RAM


tenue aux contraintes : etanche au ruissellement ( IP65 )

temperature de fonctionnement -10°c à +50°c

perturbations electromagnetiques ( NFC 98.020 limite B )


particularite : synthese vocale



==============================================================



Les Sigles policiers :



APJ = agent de police judiciaire

BAC = brigades anti-criminalite

BRI = brigade de recherche et d’intervention ( plus connue sous le nom de Brigade anti-gang)

BRB = brigade de repression du banditisme

BSN = brigade de surveillance nocturne

CBV = coups et blessures volontaires

CRS = compagnies republicaines de securite

DCPJ = direction central de la police judiciaire

DST = direction de la surveillance du territoire ( service secret de contre-espionnage)

EGM = escadron de gendarmerie mobile

ESI = etranger en situation irreguliere

GAV = garde à vue

GIPN = groupe d’intervention de la police nationale

IJ = identite judiciaire

LIPS = laboratoires interregionaux de la police scientifique (paris,lille,lyon,marseille,toulouse)

MO = maintien de l’ordre

NA = nord-africain

OPJ = officier de police judiciaire

PA = policiers auxiliaires

PAF = police de l’air et des frontieres

PJ = police judiciaire

PP = prefecture de police de paris

PS = police secours

PU = police urbaine

RAID = recherche assistance intervention dissuasion (groupe anti-terroriste, equivalent du GIGN)

RG = renseignements generaux (service secret, police politique)

RGT = reseau general de transport ( systeme informatique reliant les hôtels de police et les commissariats importants)

SPHP = service de protection des hautes personnalites (service secret, protection du president de la republique avec le GSPR)

SSMI = service de securite du ministere de l’interieur (groupe de securite des points sensibles)

LABO = service du déminage ( suivit d’un chiffre, ex : labo3 pour Paris ..)


===============================================================



Quitte à prendre le risque de me faire embarque par les keufs, autent en profite pour l’instant pour vous demandez de diffuse le plus possible se numero exceptionnelle d’HVU MAG.


Merci ;-)


Quand aux poulets .... voici se qui vous attends :


GREETINGS :


Groupe THC (what cbx?), Groupe The Movement (alors sa donne quoi?), Groupe A.D.M ( heu... vous cherchez pas un hacker-radio? ), JFF, ANTILOVE, METHOS, MIKASOFT, CRAZY-B, KOD, DOC|SEDOV, PIRUS, CLEB, HAPPY, MISTER-NSA, CAPTAIN CRUNCH (alias: john Draper,merci pour tous!) et tous mes collegues auteurs de Fanzines, Magazines, E-mags, Feuilles volantes... UNDERGROUND, Bon courage !

===============================================================

/\/\/\/\/\/\/\

H.V.U M²@²gazine

\<>/

\88/



RADIOACTIF !!!

l’Underground part en couille... à toi p’tit de prendre la releve pour changer sa ! , j’ai fait mon temp ici (j’ai 26 ans) ,je part prendre de longue vacance ouffff!!! ;-))

Rendez-vous pour un H.V.U N° 8 ?[ en l’an 2000 ! en hollande. ]

toi qui lit, c’est quelle que ligne d’un vieux hacker-radio et phreaker de « cbx », je te souhaite bonne chance dans l’underground high-tech et n’oubli jamais ceux qui se sont sacrifier pour que tu ait la chance de decouvrir se formidable univers qu’est le hacking, phreaking ... n’oubli jamais des hommes comme captain crunch le pere de tous les phreakers sur la terre, le CCC sans qui en europe beaucoup ne se serait jamais vraiment interessait au hacking dans les annnees 80 ... mister-nsa un grand maitre des ondes (mon ami), telluric alias neuralien alias xxxx qui ma fait decouvrir le phreaking et hacking en france , à darcelf qui ma donner l’occasion de decouvrir en 1995 sur son site le magazine noway etc ... à moi même qui n’en revient pas d’avoir etait jusqu’a la ... (merci madame la chance) et surtout, surtout à toi lecteur qui à passait ton temp à lire mon mag alors que tu aurait pue faire autre chose de ton temp hehe ;), je terminerait par dire que n’oubli jamais que le hacking est un sport seulement et qu’il ne doit pas rapporte d’argent car dans se cas tu n’ai plus un hacker mais un Criminel !!! alors reste kool, amuse toi bien mais ne detruit rien pour le plaisir! car cela n’est pas l’ethique des hackers ; Et puis sinon ben rendez-vous surment en hollande en l’an 2000 p=)). hacking radio rulez!!! breaking cbx rulez !!!! amitie à mes freres et soeurs Phreaker’s ! ;-) (norace je compte sur toi!).


Droit d’auteur :

« Le magazine HVU est une publication Underground totalement Gratuit, l’auteur interdit la vente ainsi que la transformation de son oeuvre! ; L’auteur interdit aussi la lecture et la reproduction de son travail aux forces de police et autres barbouzes malfaisants !!!. » N° ISDN : Fucking censeur !

======================================================
